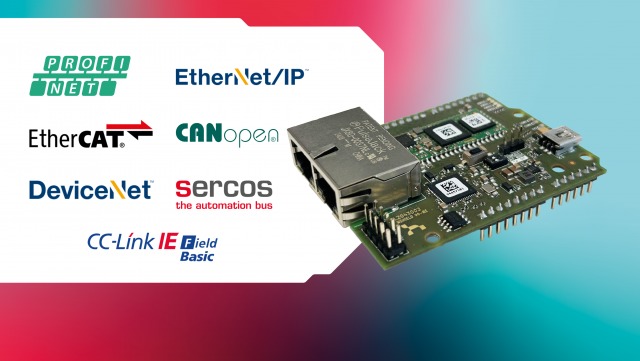

산업용 통신 및 자동화 분야의 선도적인 솔루션 기업 힐셔는 STM32-Nucleo 애플리케이션용 평가 보드인 netSHIELD 90-RE 제품을 새롭게 출시했다. netSHIELD 90-RE는 기존 netSHIELD 52-RE의 후속 제품으로, 아두이노 우노(Arduino Uno) 호스트 인터페이스를 통해 ST마이크로일렉트로닉스(STMicroelectronics)의 Nucleo-64 및 Nucleo-144 개발 보드를 모두 지원한다.

NSHIELD 90-RE를 이용해 마이크로 컨트롤러 기반 애플리케이션을 다음과 같은 다양한 관련 산업용 통신 네트워크에 연결할 수 있다:

· PROFINET
· EtherNet/IP
· EtherCAT
· CC-Link IE Field Basic
· DeviceNet
· Sercos
· CANopen

기존 netSHIELD 52-RE와 달리, 신규 netSHIELD 90-RE는 업계 최소 크기의 멀티-프로토콜 네트워크 컨트롤러인 힐셔의 netX 90시스템-온-칩(SoC)을 기반으로 하고 있다. netX 90은 Nucleo-64나 Nucleo-144 보드와 결합해 STM32 프로세서의 컴패니언 칩으로 사용된다.

ARM 기반 netX 90 SoC의 아키텍처는 짧은 사이클 타임에 대한 낮은 지연 시간 및 멀티-프로토콜 기능의 측면에서 그 성능과 유연성, 결정성에 관한 최고 사양을 충족하도록 설계됐다. 이기종의 듀얼-코어 아키텍처는 두 개의 ARM 프로세서 코어를 갖추고 있다. 첫 번째 ARM 프로세서 코어는 통신 전담으로, 힐셔의 해당 프로토콜 펌웨어를 통해 이를 완벽히 지원한다. 이 프로세서는 자체 유연한 통신 서브시스템을 통해 netX 90의 다중 프로토콜 기능을 보장함으로써 모든 일반 산업용 통신 프로토콜의 지원이 가능하다.

통신 서브시스템, 즉 프로토콜 스택은 netX 90 SoC에서 독립적으로 실행되는데, 이때, STM32 호스트 마이크로 컨트롤러로부터 최소한의 메모리와 매우 제한된 CPU 리소스만 사용한다. netX 90 네트워크 컨트롤러의 프로토콜별 펌웨어 이미지는 직렬 플래시 메모리에 저장된다. netSHIELD 90-RE의 통합 암호화 코어는 향후 제품의 사이버 보안 기능 구현에도 적합하다.

두 번째 ARM 프로세서 코어는 고객의 애플리케이션 구현을 위해 독점 제공된다.

· 내장형 8MB 직렬 플래시 메모리와 8MB SDRAM
· STM32 MCU 및 netX 90 컴패니언 칩과 같은 고객 호스트 장치 간 SPI 호스트 인터페이스
· 라인 및 링 토폴로지용 실시간 이더넷 스위치가 있는 2개의 이더넷 포트(RJ45)
· 상태 및 통신 LED
· 필드버스 모듈 인터페이스
· 아두이노 우노 호환 풋프린트를 갖춘 STM32 Nucleo 확장 보드
· Mini-B USB 커넥터나 호스트 인터페이스 커넥터를 통한 전원 공급(5V)
· SPM 호스트 인터페이스 및 웹 서버나 가상 COM 포트가 있는 온-보드 USB를 통해 펌웨어를 디바이스로 다운로드
· 온-보드 사용자 주변 장치: 리셋 버튼, 부팅 모드 선택
· 참조 설계용 KiCad 회로도 및 레이아웃 파일
· 힐셔에서 무료 다운로드 가능한 평가용 펌웨어(제한된 기능)
· STM32Cube™ IDE 애플리케이션 예제용 소프트웨어 확장 패키지 제공
